ANNO 2008
MATRICOLA 10375
COMPLETO DI MOTORIZZATI 3+2

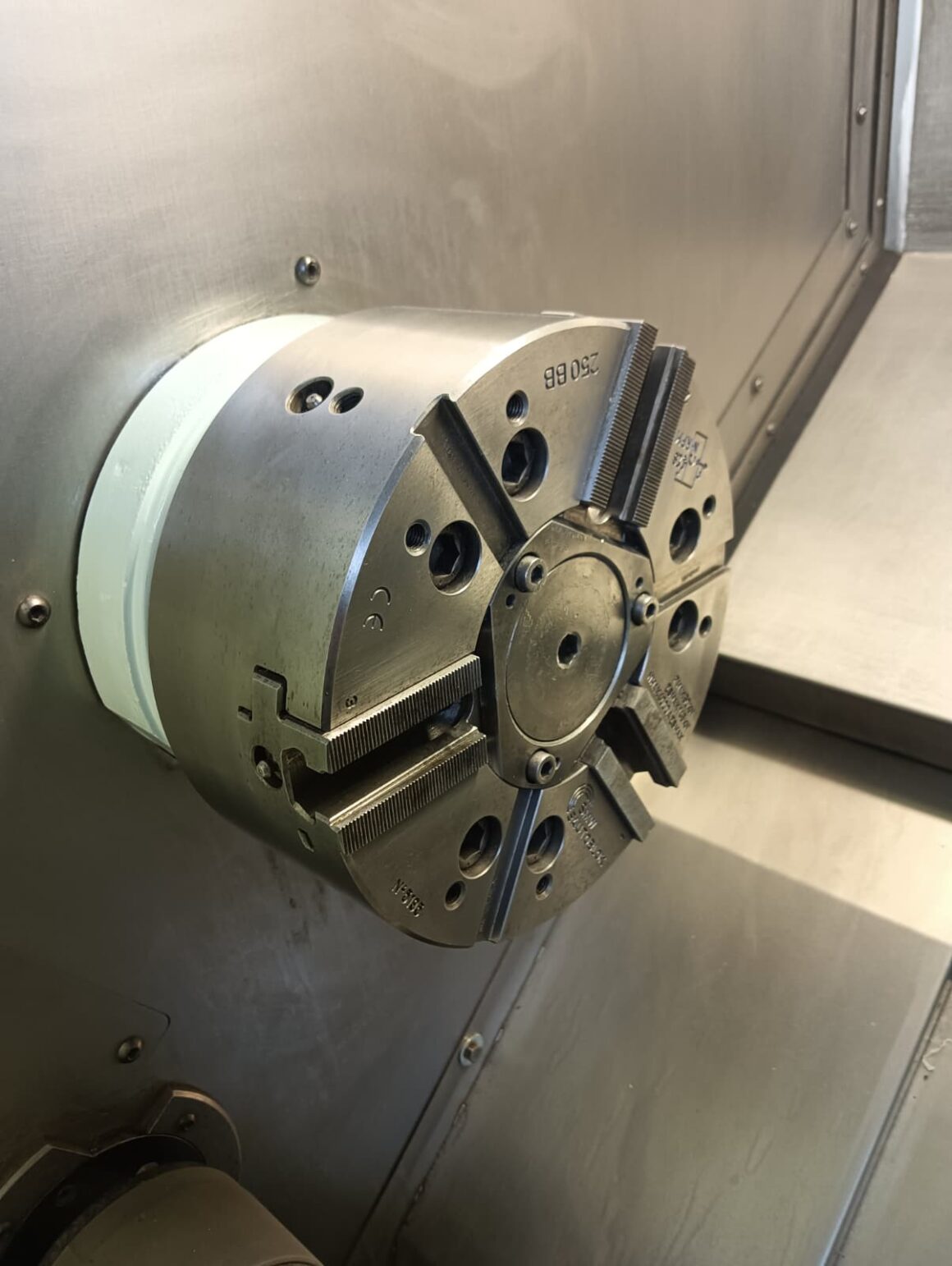

AUTOCENTRANTE
PORTAUTENSILI

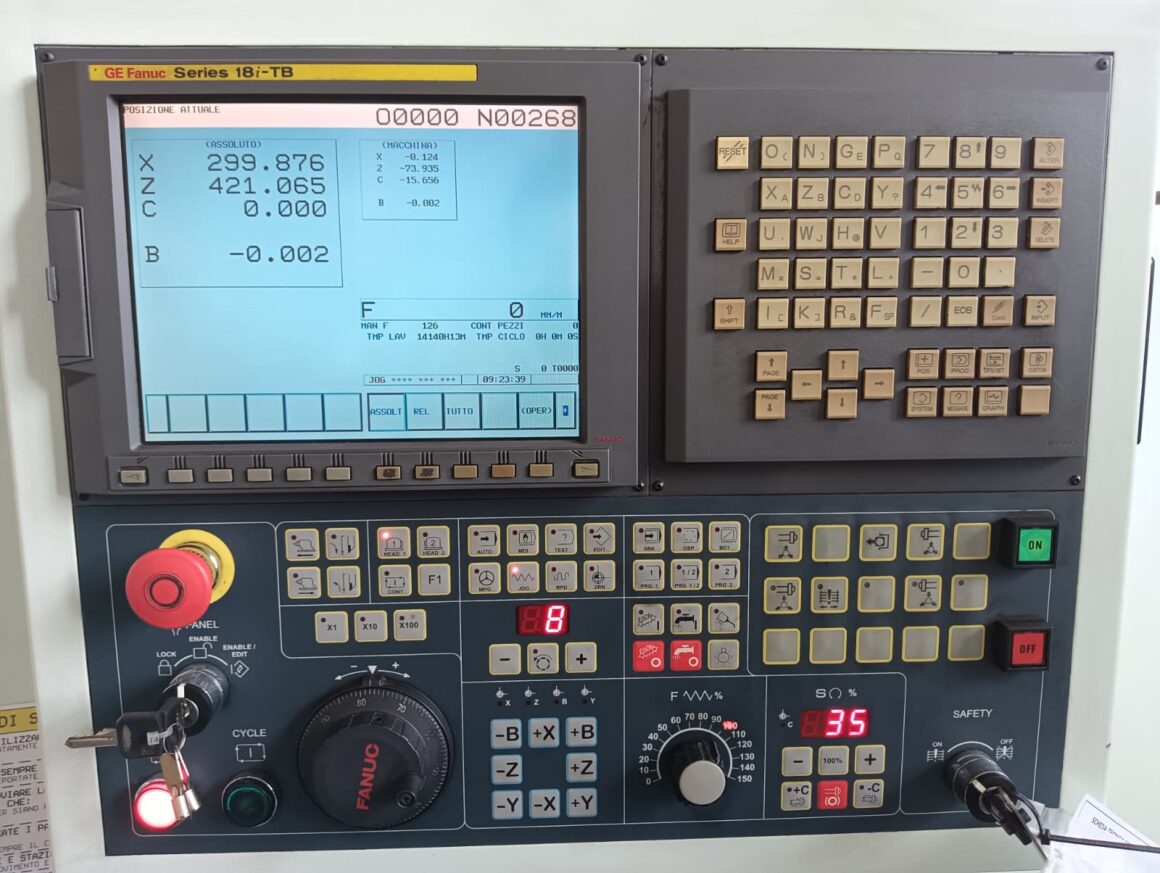

- Controllo numerico (CNC): Fanuc 18i-TB
- Mandrino principale:
- Velocità massima: 4.000 giri/min
- Naso mandrino: ASA 6”
- Foro mandrino: 76 mm
- Potenza motore: 22–26 kW
- Coppia massima: 189–223 Nm

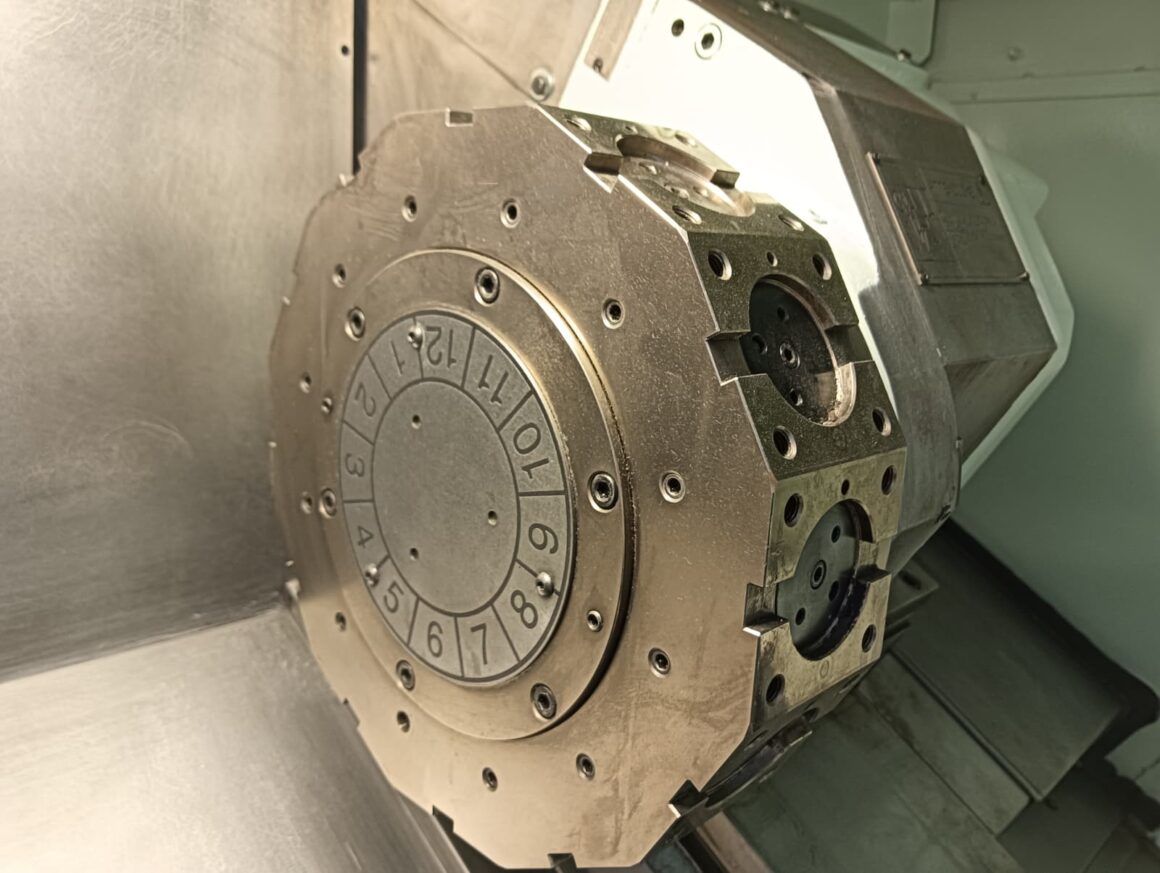

- Torretta:
- Numero posizioni: 12
- Tipo: bidirezionale
- Dimensioni stelo: 20×20 mm, 25×25 mm, Ø32 mm
- Tempo di rotazione: 0,15 s per posizione

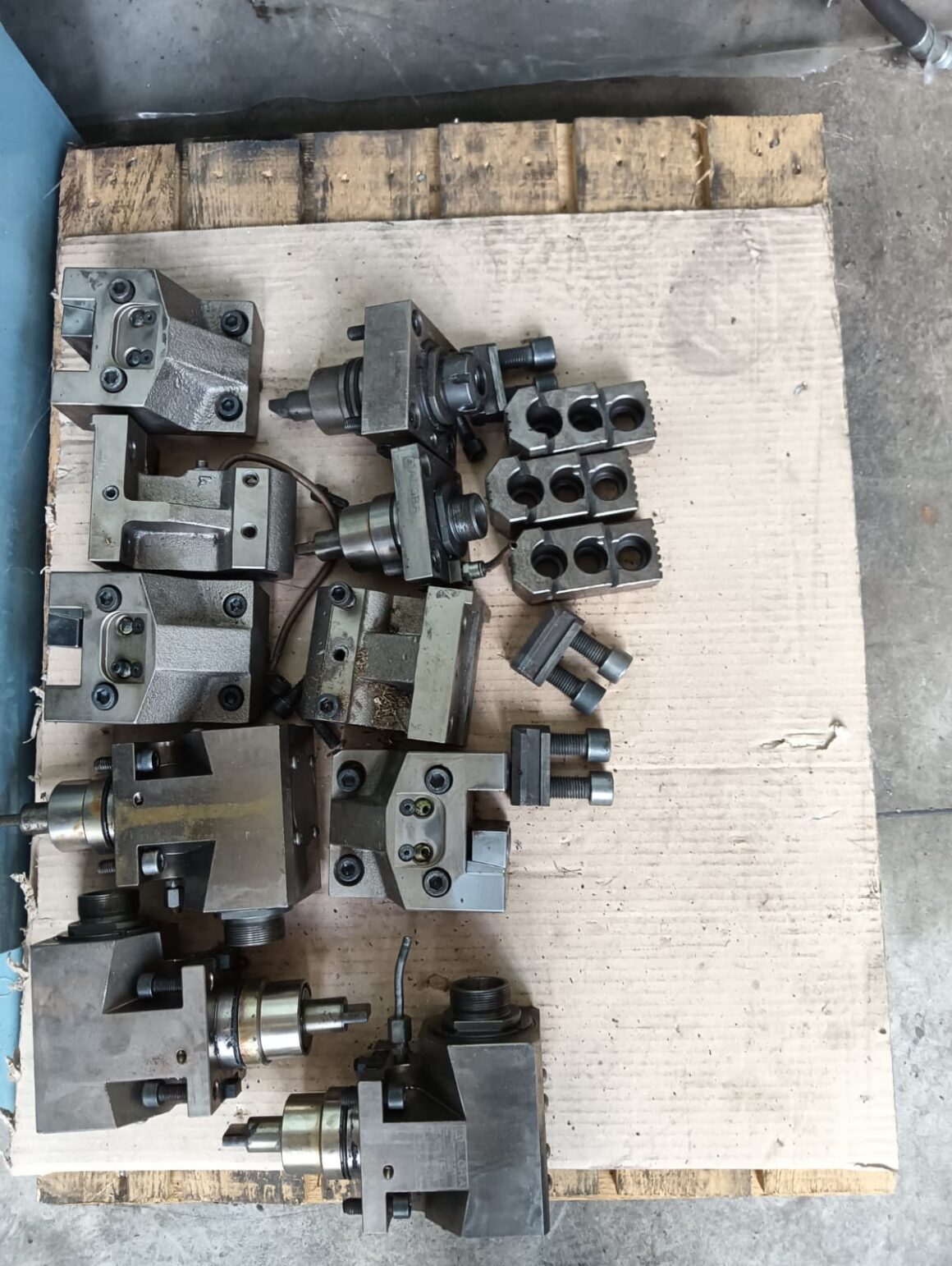

- Utensili motorizzati:
- Numero posizioni : 12
- Velocità massima: 3.000 giri/min
- Potenza motore: 3,7 kW
- Assi:
- Corsa asse X: 170 mm
- Corsa asse Z: 560 mm
- Corsa asse Y: +55 / -50 mm
- Corsa asse B: 490 mm
- Velocità rapida: X 20 m/min, Z 24 m/min, Y 6 m/min

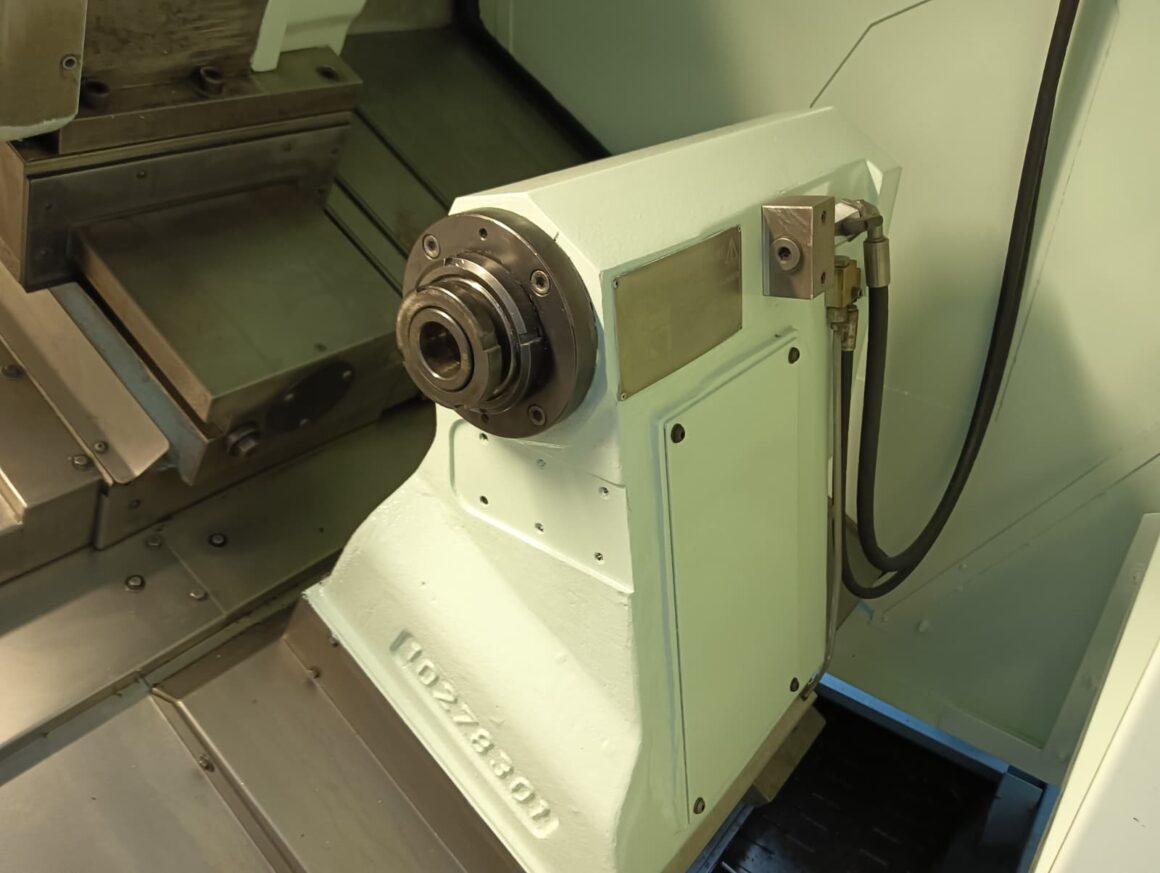

- Contropunta:
- Cono Morse: 5 / 4
- Forza di spinta: 1.400 daN
- Velocità rapida: 15 m/min
- Sistema di raffreddamento:
- Capacità vasca: 250 l
- Portata pompa: 230 l/min
- Potenza motore pompa: 1,5 kW
- Dimensioni e peso:
- Ingombro macchina con trasportatore trucioli: 4.240 × 2.000 × 1.900 mm
- Peso macchina con trasportatore trucioli: 4500 kg
MANUALI E CE
DATI NON IMPEGNATIVI DA VERIFICARSI
